●【基本說明】：

產品原理：：轉子泵

產品別名：內嚙合齒輪泵

產品型號：NYP、NCB

產品材質：鑄鐵、鑄鋼、不銹鋼

流量范圍：0.6m3/h-200m3/h

壓力范圍：0.28MPa—1.2MPa

安裝形式：臥式（側進上出）

●【適用范圍】：

NCB不銹鋼內嚙合齒輪泵是一種容積式內轉子泵，該泵自吸性能強，用于輸送不含固體顆粒和纖維的粘稠液體，甚至是半固體狀態的液體，最高輸送粘度達到3*10⁵厘泊。具有體積小、重量輕、脈動小、噪音低、運轉平穩、壽命長等優點。該型泵可廣泛用于石油、化工、顏料、油脂、醫藥、染料樹脂、瀝青、食品、肥皂、洗滌劑等行業。根據不同介質材質選用304、316、316L不銹鋼輸送耐腐蝕、衛生級別物料。
●【工作原理】：

NCB不銹鋼內嚙合齒輪泵是容積式內嚙合齒輪泵，主動齒輪（外轉子）帶動被動齒輪（內轉子）旋轉時，不斷產生封閉的空間，在吸油區齒輪逐漸脫離嚙合而液體不斷地充滿齒間并被帶到出油區，齒輪在出油區進入嚙合時液體被排出。兩個旋轉齒輪的共同作用，形成一個穩定的體積排量，沒有脈動。由于泵是完全對稱的，泵可以逆時針旋轉，液流方向也隨之改變。但應注意，泵的轉向可能受到密封或泵內其它結構的限制，用戶有逆時針旋要求時應在訂貨時做出說明。
●【結構特點】：

       NCB不銹鋼內嚙合齒輪泵主要由泵體、內外轉子、軸、密封、滑動軸承、托架、泵蓋等零部件組成。高粘度泵的動力部分常采用防爆電機。泵體常采用雙層泵殼，內層為液態硫磺的流道，外層為保溫夾套。該泵的泵體設有空心夾層，并設有進出口法蘭，可用于導熱油，蒸汽，熱水等媒體對輸送的液體和泵體進行加熱保溫及冷卻。密封形式：硬質合金機械密封、填料密封、金屬波紋管機械密封、耐磨機封、雙端面機封、集裝式機封、磁力密封結構。

●【優點】：

轉子泵的軸向位置可調，不需要拆泵。

泵采用模塊化設計，可根據不同的使用要求更換不同部件。可選夾層結構，以方便對泵加熱或冷卻，可以選擇是否帶安全閥，可以選擇不同的密封形式，詳見密封結構圖。泵的各個零件可以選用不同的材質以適應具體使用要求。

不同的使用條件，泵的結構形式可能不同，具體應用請向廠家或本公司客戶代表咨詢。需要指出的是泵的轉速愈高，泵的磨損愈嚴重，液體中如含有磨料物質，泵的材料應選用耐磨材質，在此種工況下，泵的壓力和轉速都應降低，高溫條件下，則應增加泵的間隙，并采用耐熱材料 。

流動穩定：流量與齒輪轉速成正比，與壓力無關

流動平穩：沒有脈動和壓力波峰，不會產生管道顫動。

多功能性：僅僅通過調整轉子軸的位置，同一臺泵既可以出來稀釋溶液又可以出來瀝青，糖漿，樹脂，聚合物等高粘度液體。

可逆性：可以通過改變齒輪的旋轉方向使液體反向流動，兩種方向都能充分發揮泵的性能

自吸性：由泵產生高真空，允許在最大自吸高度實現快速自吸，取決于泵送液體的物理特性（溫度，蒸汽壓力，粘度等）。

建議性：只有兩個活動部件：主動輪和動輪，只有一個軸封。

堅固的重載結構：低轉速。特大球軸承的外部軸承座可以承受軸向和徑向負載。

磨損率低：由于主動輪和從動齒輪不成倍數關系。這就意味著磨損可以被均勻的分散在每個齒輪上。因?yàn)橐粋�(gè)齒輪上的每一個齒輪接觸另一個齒輪上的每一個齒輪的次數一樣。

磨損調節系統：轉子邊緣的磨損可以通過調整轉子軸的位置來補償。這樣，即使在有相當大的磨損的情況下，也可以保證泵的穩定性。

維護簡單，維護率低：不用移動泵，管道或泵驅動裝置就可以進行檢查和調節。

互動性：標準組件的設計可實現不同材料和特性零部件之間的替換。例如：有多種軸封系統可供選擇，還可以安裝帶夾套的外殼和軸蓋來代替標準部件。

端口位置可改變：泵殼可在軸承箱上旋轉以從不同位置處吸排液體。

預熱：加熱夾套或是與外殼鑄成一體，或是安裝在端蓋上，或是安裝在填料壓蓋上。

旁路安全閥：旁路安全閥安裝在泵上并且容易調節，在有些型號的泵上采取雙重安全閥并帶加熱夾套。

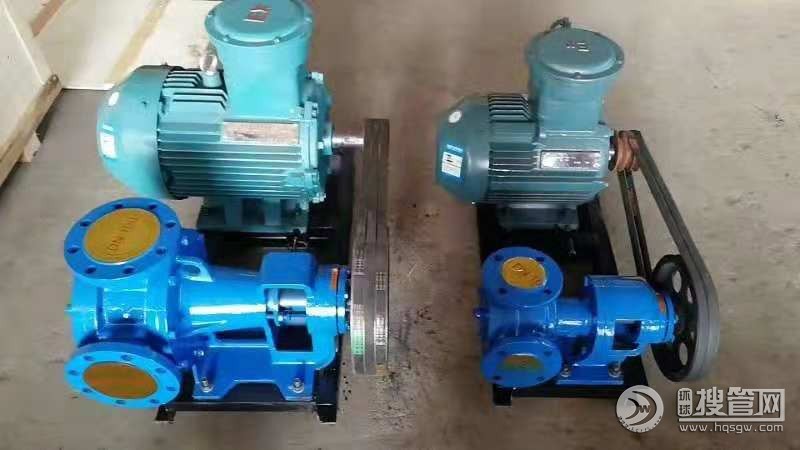

●【產品圖片】:
