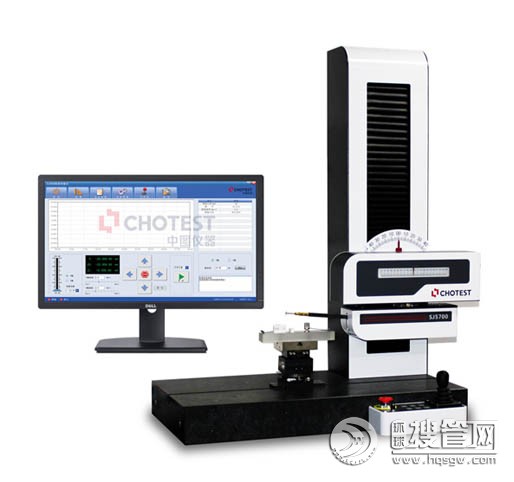

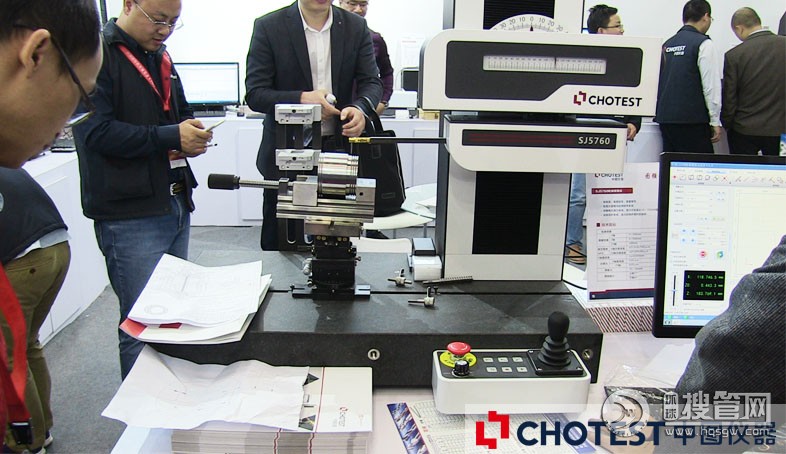

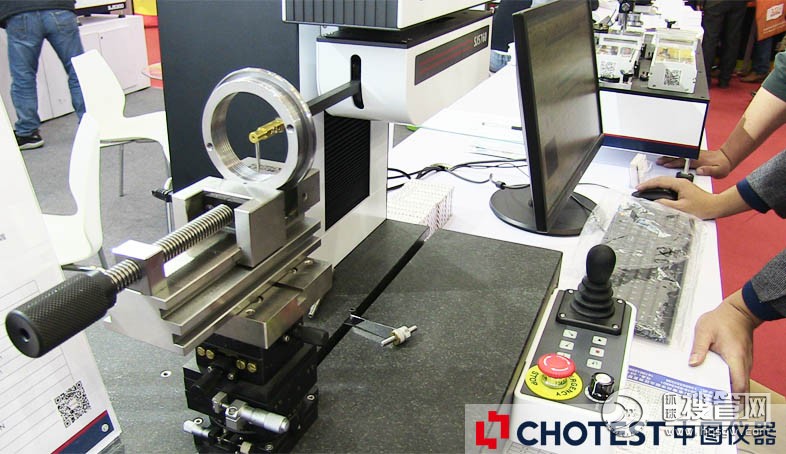

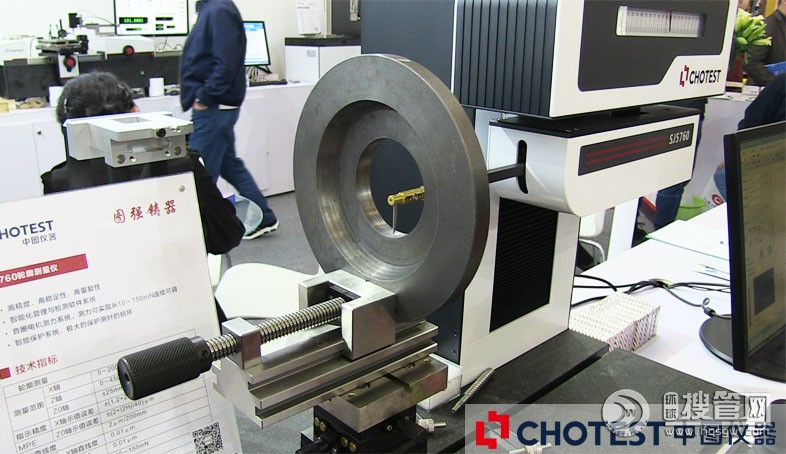

SJ5700輪廓儀采用進口高精度光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、音圈電機測力系統、高性能計算機控制系統技術，實現對各種工件表面輪廓進行測量和分析。通過高精度研磨導軌、高性能直線電機保證測量的高穩定性及直線度，采用進口高精度光柵測量系統建立工件表面輪廓的二維坐標，計算機通過修正算法對光柵數據進行修正，最終還原出工件輪廓信息并以曲線圖顯示出來，通過軟件提供的分析工具可對輪廓進行各種參數分析。

一、    產品功能

1.      表面輪廓評定：評定半徑、角度、距離、坐標、圓、圓截面，確定各個點、相交各點、坐標軸、直線、垂直線、圓和圓截面，可對輪廓進行直線度、圓度分析等；

同時實現下列功能：

(1)建立回歸直線和圓形

(2)建立點、交點、自由點、中心點、最高點和最低點

(3)建立坐標系統

(4)計算半徑、距離、角度、坐標及線性偏差

(5)實際值與標稱值比較

(6)測量程序自動運行

2.      濾波：2RC濾波，高斯濾波和零相位濾波器

3.      界面友好，更符合中國用戶操作習慣；

4.      測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢測員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理測量記錄；

5.      可從數據庫中選定多條記錄成批打印測量記錄；

6.      可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔；

7.      具有數據備份和還原數據庫功能；

輸出多種Word格式報表，并支持完全的自定義報表，定制測量記錄報表；

二、    主要技術指標

1.     X軸

1)     測量范圍：0～200mm；

2)     示值誤差：±(0.8+2L/100)μm，其中L為水平測量長度，單位：mm；

3)     分辨率：0.01μm；

4)     直線度：2μm/200mm

5)     測量速度：0.1～5mm/s；

6)     移動速度：0～30mm/s；

2.     傳感器Z1軸

1)     測量范圍：±25mm；

2)     示值誤差：±(1.6+|2H|/100) μm，其中H為垂直測量高度，單位：mm；

3)     分辨率：0.01μm；

3.     Z軸

1)     測量范圍：0～450mm；

2)     移動速度：0～30mm/s；

4.     測量力：10～150mN；

5.     爬坡能力：上坡77o，下坡83o；

6.     儀器尺寸（長×寬×高）：花崗巖平板800×450×100mm ；整機：850×500×1100mm；

7.     儀器總重量：約150㎏；

8.     使用環境：無強磁場，無振動，無腐蝕氣體

工作溫度：20℃ ±2℃

相對濕度：40-60%
