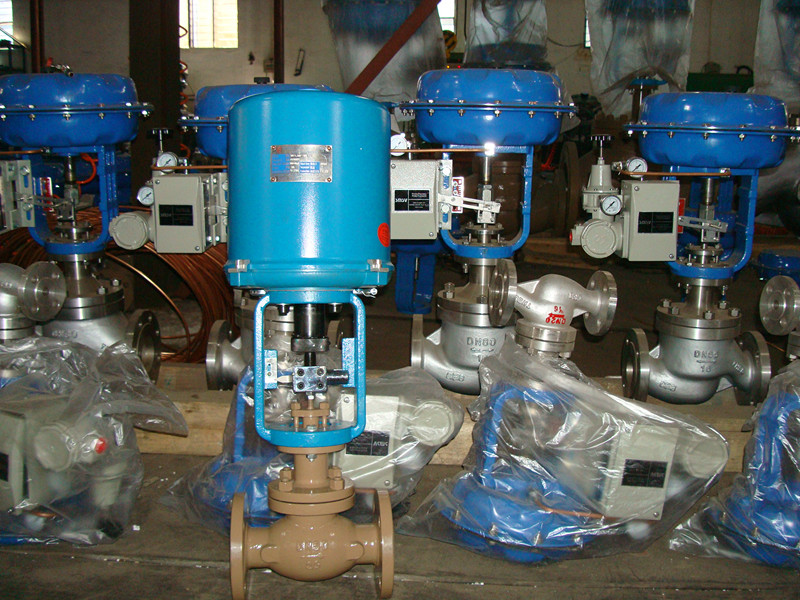

華通電子式執行器381LSC-260是以220V 交流單相電源作為驅動電源,接收來自調節器控制信號(DC4-20mA 或DC1-5V),實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時,幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應用于發電,冶金,石化,輕工以及環保等工業部門。
主要技術參數
|
參數名稱 |
3810系列 |
3410系列 |
||
|
控制機構 |
輸入信號 |
4~20mADC或1~5VDC |
220VAC開關信號 |
|
|
開度信號 |
4~20mADC(負荷電阻500Ω以下) |
反饋4~20mADC或0~1.0KΩ |
||
|
死區 |
0.8~1.0%可調到0.4% |
|||
|
零點調整 |
25% |
|||
|
量程調整 |
20~100% |
|||
|
基本誤差、回差 |
1.0% |
|||
|
控制限位、開關 |
開側、閉側 |
開側、閉側 |
||
|
開度檢測 |
精密導電塑料電位器 |
精密導電塑料電位器 |
||
|
動力 |
電源 |
AC220±10% 50Hz |
AC220±10% 50Hz |
|
|
驅動電機 |
AC可逆單相齒輪減速電機 |
AC可逆單相齒輪減速電機 |
||
|
耗電功率 |
A型 |
50 VA |
50 VA |
|
|
B型 |
150 VA |
150 VA |
||
|
C型 |
220 VA |
220 VA |
||
|
D型 |
350VA |
350VA |
||
|
附屬機構 |
過載保護單元 |
A、B型任選,C、D型必備 |
||
|
力矩開關 |
角行程可以安裝(選擇件) |
角行程可以安裝(選擇件) |
||
|
空間加熱器 |
選擇件,但防爆型不裝 |
選擇件,但防爆型不裝 |
||
|
手動機構 |
便攜式手動曲柄 |
便攜式手動曲柄 |
||
|
安裝條件 |
環境溫度 |
普通型無加熱器-10℃~+60℃ |
普通型無加熱器-10℃~+60℃ |
|
|
普通型有加熱器-35℃~+60℃ |
普通型有加熱器-35℃~+60℃ |
|||
|
防爆型-10℃~+60℃ |
防爆型-10℃~+60℃ |
|||
|
允許振動 |
1.5G以下 |
1.5G以下 |
||
|
相對濕度 |
普通型95%以下,防爆型45~85% |
普通型95%以下,防爆型45~85% |
||
|
環境氣體 |
無腐蝕性氣體 |
無腐蝕性氣體 |
||
|
接線口 |
普通A、B、C型2-PF1/2 |
普通A、B、C型2-PF1/2 |
||
|
普通D型和防爆型2-PF3/4 |
普通D型和防爆型2-PF3/4 |
|||
|
配線口 |
信號線屏蔽并與電源線隔離 |
|||
|
保護等級 |
IP65 |
IP65 |
||
|
防爆等級 |
EXd II BT4 |
EXd II BT4 |
||
