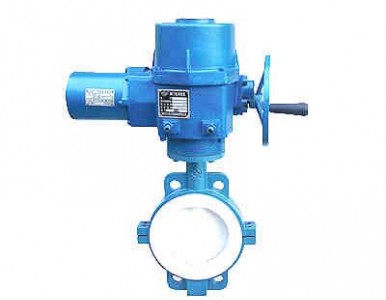

D971F46一體式防爆電動襯氟蝶閥河南閥門廠家
一體式防爆電動襯氟蝶閥型號 一體式防爆電動襯氟蝶閥尺寸 一體式防爆電動襯氟蝶閥結構 一體式防爆電動襯氟蝶閥價格 一體式防爆電動襯氟蝶閥工作原理 一體式防爆電動襯氟蝶閥圖片 河南一體式防爆電動襯氟蝶閥生產廠家 河南進典閥門有限公司
襯氟蝶閥簡介：
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起到節斷和截留用外，近年來已經把密封性能作為評價的主要指標，收到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等優點，與同參數的閘閥比較，平均減重量達30%~50%，蝶板旋轉90°即可實現啟閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
FLOWX推出的氟塑料襯里蝶閥系列
1、 其基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板鍛為一體，表面均勻覆一層FEP。閥體通道內表面光滑，流體阻力小，Cv值流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2、 由上述型號擴展而成的D41F4和D41F46型蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
襯氟蝶閥構特點：
.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合;c.軸的徑向采用O型圈與金屬墊的組合;d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.(蝶閥采用O型圈是為了防止意外泄漏時的安全措施)
5.法蘭連接雙偏心蝶閥試用于壓力較高場合.設計規范遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準.驅動方式手動、蝸輪轉動、氣動、電動.
對夾連接蝶閥（中線） 設計與制造符合中國國家標準.基本結構形式（蝶板軸與閥體/閥座中心重合）
a:D71F46全襯里型 閥體全襯里/蝶板全襯層/蝶板與蝶板軸和為一體；
b:D71F4全襯里型 閥體全襯里/蝶板全襯層/蝶板與蝶板軸組合裝配；
C:D71F半襯里型 閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。
襯氟蝶閥工作原理 ：
襯氟蝶閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
襯氟蝶閥用途：
襯氟蝶閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、強堿，王水等具有強腐蝕的介質。
襯氟蝶閥可按連接方式分類：
(1)對夾式蝶閥; (2)法蘭蝶閥; (3)支耳式蝶閥; (4)焊接式蝶閥;
襯氟蝶閥可按工作溫度分類：
(1)高溫蝶閥。t>450 C的蝶閥; (2)中溫碟閥。120 C
襯氟蝶閥使用、選型應該注意的事項：
1.由于多層軟疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，帶 受沖刷后，直接影響密封性能。
2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
電動襯氟蝶閥執行機構
CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
DZW系列特點：
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.工作環境：
3.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
4、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。
5、防護等級：戶外型和防爆型為IP55（可訂制IP67）
6、工作制：為短時10分鐘（可訂制30分鐘）。
以上是進典閥門有限公司提供的參考數據。
