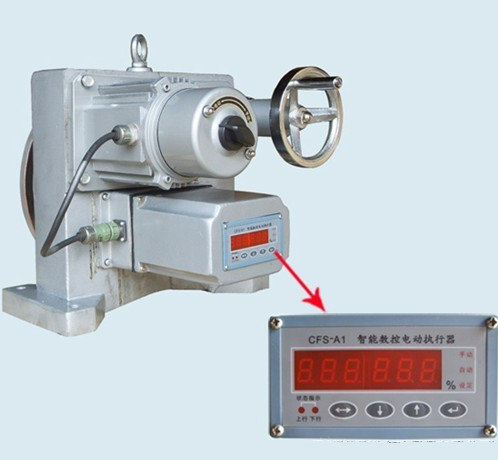

角行程電動裝置SKJ-710CX丨SKJ-2100SKJ-D系列電子式電動執行機構是采用JD-6188M智能數字化**模塊一體化結構的電動執行機構。它是DDZ型電動單元組合儀表中的執行單元，接受 調節單元的輸出信號，自動完成調節任務，更具有超力矩保護及超力矩報**功能，防止電機長時間堵轉過熱燒毀。廣泛地用于電力、化工、 石油、 冶金、 建材、 輕工、脫硫等行業。SKJ-D系列電動執行機構，具有現場手動功能，可在現場進行操作。

型號

	SKJ-2100D	SKJ-3100D	SKJ-4100D	SKJ-5100D	SKJ-6100AD	SKJ-6100D	SKJ-7100D	SKJ-8100D	SKJ-9100D
輸出扭矩N.m	100	250	600	1600	2500	4000	6000	10000	16000
全行程時間S	25				40	60	60	90	105

特點

●僅需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器

●調節無需開蓋，通過操作面板就可以實現，操作簡單易懂

●采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息

●控制過程中設有斷信號設定功能

●位置發送器采用齒輪式傳動，確保限位可靠準確

●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠

型號編制說明

SKJ-210

SK：機電一體化型，J：角行程，210：輸出力矩

1基本參數



1.1輸入信號、輸出信號



     模擬量輸入：4～20mADC/≤250Ω（輸入信號/輸入阻抗）



     模擬量輸出：4～20mADC/≤250Ω（輸出信號/輸出阻抗）



1.2輸出行程:角行程：0～90o行程，帶落地支架，0～120o范圍任意設定。



2.1環境條件
