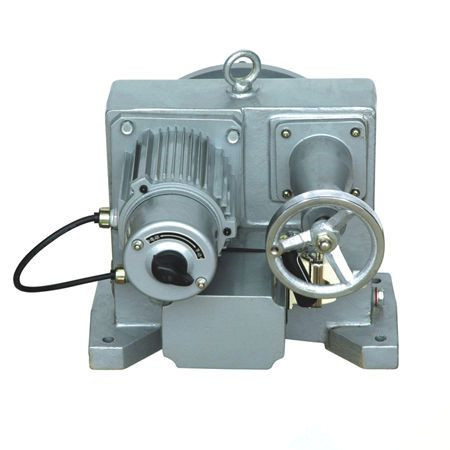

DKJ-310開關量執行器接受統一的標準信號4～20mA,DC(或0～10mA,DC)， 輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱 風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中.
特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKJ-310(CX)
DK：普通型J：角行程310：輸出力矩
C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
產品規格型號
型號
出軸轉矩(Nm)
額定轉角
全行程時間(S)
額定電流(A)
質量(Kg)
DKJ-210
100
90°
100±20
0．5
31
DKJ-310
250
90°
100±20
0．65
48
DKJ-410
600
90°
100±20
1．5
86
DKJ-510
1600
90°
100±20
2．5
125
DKJ-610
4000
90°
100±20
4．5
125
DKJ-710
6000
90°
100±20
8
145
單位：mm 表 10
型號
A
B
C
D
E
F
G
H1
H2
H3
H4
L
1Φ
2Φ
3Φ
鍵
DKJ-210
220
245
130
158
86
35
100
270
233
128
20
360
Φ12
Φ25
Φ14
8x7
DKJ-310
260
300
100
130
115
50
120
307
260
135
20
445
Φ13
Φ35
Φ16
10x8
DKJ-410
320
365
130
162
142
60
150
380
322
170
30
565
Φ14
Φ40
Φ18
12x8
DKJ-510
390
424
180
212
121
80
170
440
379
196
35
640
Φ14
Φ58
Φ20
18x11
DKJ-610
430
476
200
240
140
100
170
495
435
225
35
690
Φ14
Φ60
Φ30
18x11
DKJ-710
510
560
270
320
165
110
215
630
544
304
50
810
Φ22
Φ86
Φ30
24x14
