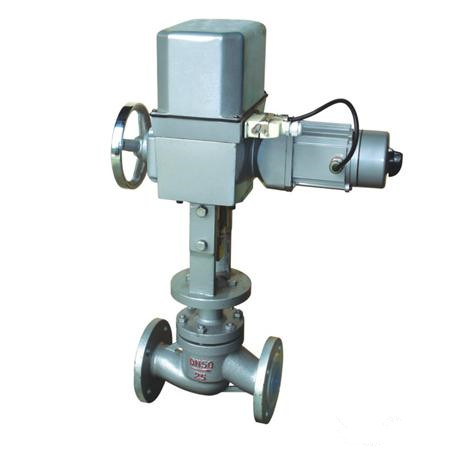

DKZ-310直行程電動執行器是DDZ型電動單元組合儀表中的執行單元，它接受調節單元的輸出信號，自動地操縱執行機構完成調節任務，廣泛地用于電力、化工、石油、冶金、建材等行業。
DKZ-310直行程電動執行器配上各種電動操作器，可完成調節系統的“手動---自動”的無擾動切換，及對被調節對象的遠方手動操作。
DKZ-310直行程電動執行器設有終端電氣限位和機械限位雙重保護，位置發送器為模塊化結構。
|
型號 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
推力N |
4000 |
6400 |
16000 |
25000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
行程 |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
全行程時間 |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DKZ型直行程執行機構 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SKZ型直行程執行機構 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：（1）C表示反饋信號4-20mA,沒C表示反饋信號0-10mA；帶X表示帶電氣限位。特殊行程,可根據用戶要求定制． |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
使用方法及步驟
角行程電動執行機構DKJ-310Z有3種操作方式：
a.“自動”操作——接受系統的控制信號自動運行操作。
b.“手動”操作（遠方控制）——人為給定信號使執行機構實現電動操作。
C.就地操作——斷開電流，操作人員轉動手輪對機構實行就地操作。
自動操作：對于比例式執行機構，當接入電動操作器時，需將操作器的轉換開關手柄轉至“自動”位置，即可實現自動操作。
手動操作：把操作器轉至“手動”位置。
就地操作：主要用于安裝調試或系統、線路出現故障時，用手輪進行就地操作時需將電動操作器轉到中間位置，電動機插頭撥下，電動機手柄和手輪置于“手動”位置。就地操作結束后，務必將手輪和電動機手柄復位至“手動”位置，將電動機插頭插上。
