隨著國家西氣東輸?shù)戎攸c(diǎn)工程相繼啟動，聚乙烯——PE(polyethylene)管道的應用日漸廣泛，目前該產品已廣泛應用于燃?xì)狻⑻烊粴狻⒐┧阮I(lǐng)域。PE管道連接主要有兩種方法：熱熔連接和電熔連接。目前主管道主要采用熱熔連接。
PE管熱熔焊接工藝
隨著國家西氣東輸?shù)戎攸c(diǎn)工程相繼啟動，聚乙烯——PE(polyethylene)管道的應用日漸廣泛，目前該產品已廣泛應用于燃?xì)狻⑻烊粴狻⒐┧阮I(lǐng)域。
PE管線具有易施工，速度快，耐腐蝕，無污染，使用壽命長等特點。PE管道連接主要有兩種方法：熱熔連接和電熔連接。目前主管道主要采用熱熔連接。熱熔連接原理是將兩根PE管道的配合面緊貼在加熱工具上來加熱其平整的端面直至熔融，移走加熱工具后，將兩個熔融的端面緊靠在一起，在壓力的作用下保持到接頭冷卻，使之成為一個整體。
一、焊接準備。熱熔焊接施工準備工作如下：
①將與管材規格一致的卡瓦裝入機架;
②準備足夠的支撐物，保證待焊接管材可與機架中心線處于同一高度，并能方便移動;
③設定加熱板溫度200～230℃
(本數據以杭州東雷機械廠供應的焊機為參考，具體溫度以廠家提供的數據為準);
④接通焊機電源，打開加熱板、銑刀和油泵開關并試運行。
二、焊接。焊接工藝流程如下：檢查管材并清理管端→緊固管材→銑刀銑削管端→檢查管端錯位和間隙→加熱管材并觀察最小卷邊高度→管材熔接并冷卻至規定時間→取出管材。在焊接過程中，操作人員應參照焊接工藝卡各項參數進行操作，而且在必要時，應根據天氣、環境溫度等變化對其進行適當調整：
①核對欲焊接管材規格、壓力等級是否正確，檢查其表面是否有磕、碰、劃傷，如傷痕深度超過管材壁厚的10%，應進行局部切除后方可使用;
②用軟紙或布蘸酒精清除兩管端的油污或異物;
③將欲焊接的管材置于機架卡瓦內，使兩端伸出的長度相當(在不影響銑削和加熱的情況下盡可能短，宜保持20~30mm)，管材機架以外的部分用支撐物托起，使管材軸線與機架中心線處于同一高度，然后用卡瓦緊固好;
④置入銑刀，先打開銑刀電源開關，然后再合攏管材兩端，并加以適當?shù)膲毫Γ钡絻啥擞羞B續的切屑出現后(切屑厚度為0.5～10mm，通過調節銑刀片的高度可調節切屑厚度)，撤掉壓力，略等片刻，再退開活動架，關閉銑刀電源;
⑤取出銑刀，合攏兩管端，檢查兩端對齊情況(管材兩端的錯位量不能超過壁厚的10%，通過調整管材直線度和松緊卡瓦予以改善;管材兩端面間的間隙也不能超過0.3mm(de225mm以下)、0.5mm(de225mm~400mm)、1mm(de400mm以上)，如不滿足要求，應在此銑削，直到滿足要求。
⑥加熱板溫度達到設定值后，放入機架，施加規定的壓力，直到兩邊最小卷邊達到規定高度時，壓力減小到規定值(管端兩面與加熱板之間剛好保持接觸，進行吸熱)，時間達到后，松開活動架，迅速取出加熱板，然后合攏兩管端，其切換時間盡量縮短，冷卻到規定時間后，卸壓，松開卡瓦，取出連接完成的管材。

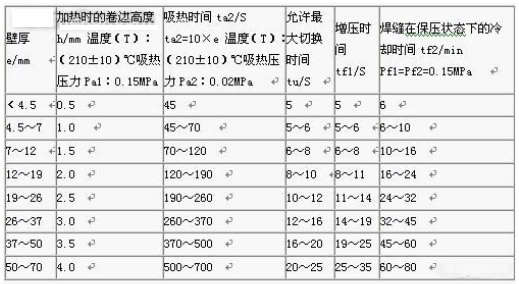

三、焊接工藝參數與焊接直接有關的參數為：溫度、時間、壓力。焊接工藝曲線圖表示為焊接過程壓力與時間的關系圖。
焊接工藝曲線圖
Pa1加熱壓力
pa2吸熱壓力
pf1熔接壓力
pf2冷卻壓力
ta1加熱時間Tu切換時間(包括加熱板撤出時間)
tf1增壓時間
tf2冷卻時間
四、焊接檢驗實踐證明，聚乙烯燃?xì)夤艿雷钊菀讚p壞和泄露的部位，就是管道接口。工程成功與失敗的關鍵就是管道連接質量的好壞。所以嚴格的接口質量驗收對地下燃?xì)夤艿拦こ淌种匾＞垡蚁┕艿澜涌谛枳銎茐男栽囼?yàn)才能檢查內部質量。
(1)聚乙烯管道連接完后，應加強施工自檢和第三方驗收，并適當抽取一定比例的接口切開進行內部檢查。
(2)檢查全部焊接口的焊機焊接數據記錄
(3)外觀質量檢查應100%進行。監理等驗收單位應根據施工質量抽取一定比例焊口進行外觀檢查，數量不得少于焊口數的10%，且每個焊工的焊口數不少于5個。
(4)每個工程均應做接口破壞性試驗，對于熱熔連接的接口應抽取3%焊口，建議不少于1個。破壞性試驗可把焊口切成4條，檢查內部熔合情況，未完全熔合視為不合格，也可做拉伸試驗，看拉伸強度是否符合設計及規范要求。對于不合格的接口應對該焊工的接口進行加倍抽檢，如再發現不合格，則對該焊工施工的接口全部進行返工。
