毛細透pvc排水帶/管是一種性能優良的新型防水抗?jié)B材料，應用該新材料可在原有結構封堵防水措施基礎上，以變形縫、施工縫、誘導縫等接縫處為重點，輔以滲漏水引排，消除壓力滲水對內襯結構的沖擊，從而達到結構防水抗?jié)B的目的。近年來，該新技術產品由四川威銓工程材料有限公司作為中國大陸區總代理從中國臺灣引入中國大陸，目前已廣泛應用于鐵路、公路、地鐵、機場、隧道、擋墻邊坡、橋梁橋臺、地下建筑、病險水庫治理加固、江河堤防、市政道路等土木工程構筑物、的排水防滲工程，有效地解決了各類工程構筑物，特別是地下工程構筑物的滲漏難題。虹梅南路—金海路通道越江段新建工程位于閔行區和奉賢區，全長約5260m。閔行段主體結構全長約1210m，除穿越鐵路段100m采用箱涵頂進施工外，其余1110m結構均為明挖順筑施工。
防水設計
該工程閔行明挖段采用地連墻圍護+內襯墻結構“兩墻合一”的復合式防水設計思路，以鋼筋混凝土結構自防水體系為主，以變形縫、施工縫等接縫防水為重點，輔以結構外防水層作加強防水。 圍護結構地下連續墻和現澆鋼筋混凝土內襯墻結構“兩墻合一”的結構形式形成了2道擋水擋土結構。但由于地下連續墻接縫施工質量、地下連續墻水平位移、圍護結構鋼支撐拆除卸載擾動等多方面因素的綜合影響，對前期進行的接縫封堵措施產生不利影響，導致隨后的內襯墻澆筑過程中，地下水受較高的坑外地下水壓力作用，在尚未終凝的墻身混凝土中尋找薄弱點突破，產生貫穿裂縫和滲漏通道，降低了墻身混凝土的密實度和抗?jié)B性能，墻體出現滲漏水現象。

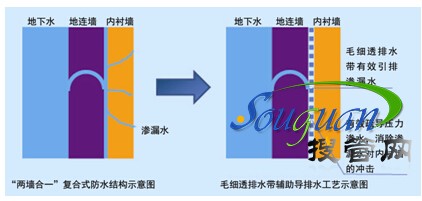

該工程主體結構采用“兩墻合一”的復合式結構形式，防水設計思路是以堵防為主，在確保第一道防水體系發揮良好作用的同時，輔以應用毛細透排水帶導排少量滲漏水的方式解決內襯墻的滲漏問題。
經試驗驗證，毛細透排水帶與集水管組成的導排水系統具有以下特點：1)水流量較小，以基坑降水導致的沉降進行對比，對周邊地面及建筑物影響可以忽略。2)排水帶的防堵塞設計，能有效防止水土流失引起的環境保護問題。3)經檢測，排水帶耐久性高，可長期有效發揮導排滲漏水作用。4)排水帶導排水屬于被動排水，不會對地下水位的下降產生明顯影響。
方案評審及實施
在現場驗證試驗的基礎上，施工方最終形成了《虹梅南路金海隧道越江段新建工程毛細透排水帶安裝工程專項施工方案》，并于2012年11月8日通過了業內專家評審。專家評審意見認為：該專項施工方案針對地下工程滲漏水應用了防排結合的多元化綜合治理思路，其中應用毛細透排水帶作為局部排水措施，屬于綜合治理范疇，依據毛細透排水帶導排水系統的性能試驗和環境影響分析結論，該系統的實際防滲效果良好，對原隧道結構設計和構造基本無不良影響，方案總體可行。該方案隨后在上海虹梅南路—金海路越江段新建工程(閔行明挖段)防滲工程中全面實施。工程施工情況表明，采用毛細透排水帶導排防滲系統后澆筑的內襯墻表面干燥，系統導排滲水穩定，水質清澈透明，有效地解決了該工程“兩墻合一”結構的內襯墻表面滲漏問題。
