一、規劃分析：
（1）本圖假定波紋管和土體均為彈性體。
（2）不考慮涵洞頂土柱和周圍填土間的摩擦力，選用角度分布法核算，半無限彈性體理論核算。
（3）土重：按土柱重理論核算，內摩擦角φ=30°，土容量18KN/ m3.
二、布局處置：

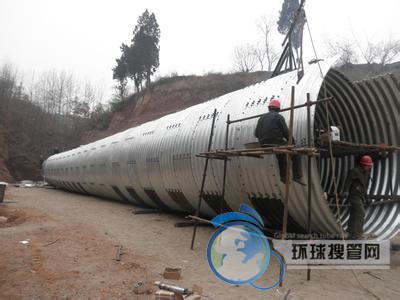

（1）波紋為圓形整體管，選用整管節拼裝、法蘭螺栓聯接。
（2）鋼制波紋板涵管加工后須選用熱鍍鋅等防腐處置。選用鍍鋅鋼板加工的，在加工后有必要進行二次處置。
（3）整體管聯接法蘭選用角鋼、鋼板制作，波紋板焊接選用對焊接頭。緊固件選用國標中的規范緊固件，其強度和規范應滿足力學需要，且不低于管材強度需要。墊片與緊固件相配。螺栓與螺母均選用熱浸鍍鋅處置。
（4）管壁及配套附件均經過熱浸鍍鋅處置，其鍍鋅層的均勻厚度大于84um.涵管運至施工現場后，工地現場涂刷兩端瀝青。
（5）密封材料選用耐久功用較好的橡膠密封圈或方形石棉盤根密封條。
